2015.07.30 ＬＳＤ付きキャリイ 増えてます！
一昨日になりますが、キャリイ（ＤＡ６３Ｔ）にＬＳＤを組み込みました。
ＬＳＤの組み込み作業の様子は何度か紹介していますが、今回も簡単にご紹介しましょう。
純正デフ（キャリア）をバンジョーから取り外すには、簡単に言ってしまうと
①プロペラシャフト
②ドライブシャフト
この２点を外せばＯＫです。
まずは①のプロペラシャフトですが、これはボルト４本を外して、プラハンで強く叩けば簡単に外れます。
この際、ペラシャはヒモで吊っておくのがベスト。
ペラシャを抜いてしまうと、ミッションからオイルが出て来ます・・・。
そして②のドラシャですが、これを抜く前にやることが意外と多いんです。
まずはドラム裏のナット４個を外し
ブレーキチューブを外し、スライディングハンマーでドラシャを引き抜きます。
ドラシャは１０ｃｍくらいだけ抜けば良いので、サイドブレーキケーブルはそのままで大丈夫です。
そしてデフキャリアの接合面をタガネやシールカッターで叩き、
デフキャリアを取り外します。

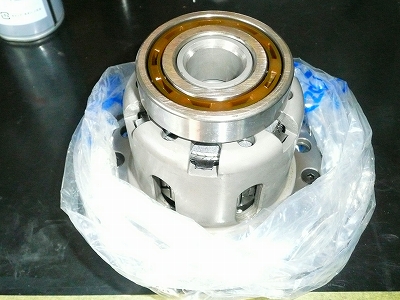

そして組み込むＬＳＤに、新品純正サイドベアリングを２個圧入します。
サイドベアリングは純正デフに付いているものを必死になって外して再利用する手もありますが、新品でも１個1,200円程度ですので、新品を組んだ方が得策と思います。
デフキャリアからデフを取り外すには、ベアリングキャップを取り外した上で、シムをマイナスドライバーなのでこじって外せば純正デフは簡単に取れます。
バックラッシュの調整は、このシムの厚みを変えて行いますので、シムの在庫が無い場合はここで作業が一旦止まってしまいます。
（当社ではシムの在庫を一通り持っていますので、その日のうちに作業が可能です）
リングギヤを固定するボルト８本は、組込み時に必ずネジロックを塗りましょう。
そしてＬＳＤをデフキャリアに取り付けたら、ばらした時と逆の手順でバンジョーに取り付けて、完了です。
過去のブログでも書きましたが、デフキャリアをバンジョーに組み込む際に、上下を間違えて取り付けると、後退５速、前進1速になってしまうので注意しましょう～ｗ
