2018.03.08 二日連続でキャリイのＬＳＤ作業！
昨日に続きまして、本日もＬＳＤの作業を行いました。
昨日と違うのは、
①本日はＤＡ１６Ｔではなく、ＤＡ６３Ｔキャリイであるという点と、
②ＬＳＤ装着ではなく、オーバーホールであるという点です。
それと、昨日は東京都から、本日は兵庫県からという違いもありました（笑）
本日はオーバーホール作業ですので、ＬＳＤを分解する辺りを中心にお話ししましょう。
さっそくですが、こちらは車両より取り外したＬＳＤ本体で、クスコのタイプＲＳ １．５ＷＡＹになります。
ＬＳＤのケースとカバーを結合しているボルト４本を外します。
カバーを下にして、ケースを上に取り除くと、中身が出て参りました。

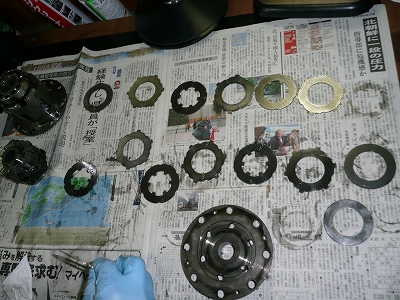

プレートとプレッシャーリングを順番にばらして並べて行きます。
古いプレートがどれくらい摩耗しているか、厚みを測定します。
ちなみにプレートが摩耗して厚みが薄くなって行くと、イニシャルトルクが低下します。
今回のお客様はデフオイルを3000Km毎に交換されているとのことで、プレートはとてもきれいで摩耗はごくわずかでしたが、お客様のご要望によりプレートを新品にして組み直しました。
組む時はばらしの逆で、順番にプレートを積み重ねて行きます。
このとき、内爪プレートと外爪プレートをきっちり交互に組まないと、ロック率が落ちますので注意しましょう。
積み上げが終わったら、ケースを被せます。
ケースとカバーの固定ボルトを締め付けます。
イニシャルトルクを測定します。
狙いとするイニシャルトルクになっていればＯＫ、なっていなければ再度厚み違いのプレートを組み替える必要が出て来ます。
Ｏｋであればリングギヤを取り付けて、トルクを掛けて完了です。
写真は有りませんが、ファイナルリングギヤの固定ボルトにはネジロック剤を塗らないと、緩んでファイナルギヤを破壊しますので十分注意が必要です。
こちらオーバーホールが完成したＬＳＤです。
車両に取付けて、
周辺部品を復旧して完了です。
試走をしましたが、曲がり角を曲がると良い感じでザザザザッと効いておりました♪
ＬＳＤオーバーホールの作業時間は約5時間で日帰り可能です。
工賃は36,000円で、これにプレート又はシム、デフオイルなどの部品代（3,000円～）がかかります。（'18年3月現在）
ＬＳＤを装着しているけど最近効きが悪いなぁ・・という方、オーバーホールして新品同様の効きを取り戻しましょう♪
