2015.01.23 リーフスプリングの話し②(ジャダー編)

舗装路面において、軽トラックでサイドブレーキを引いたりドリフトをすると、リヤタイヤがジャダー(暴れ)を起こします。


これは、リーフに接続されているリヤアクスルに駆動力や制動力がかかると、バネが波打つような動き(ワインディング)をするためで、リーフスプリングの宿命とも言えます。


leaf spring DA63.jpg

これを防止するには、リヤアクスルの駆動力や制動力による回転力の振動を、リーフスプリングに伝えない様に(減衰させるように)しなければなりません。


そのためのパーツが「リヤトラクションダンパー(キッカーショック)」になります。


本日お越しいただいたお客様の車両に、当社のリヤトラクションダンパーを装着しましたので、その様子をご紹介しましょう。


キャリイの荷台中央下には、この様な丸フレームが通っています。



まずはこの丸フレームに、ブラケットを装着します。

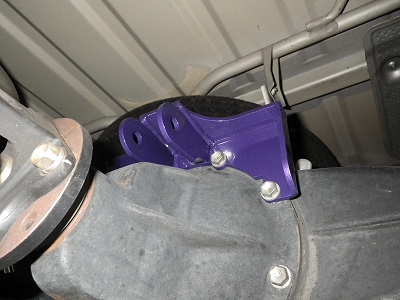

そしてその後方のデフの上部。



こちらに別のブラケットを装着します。

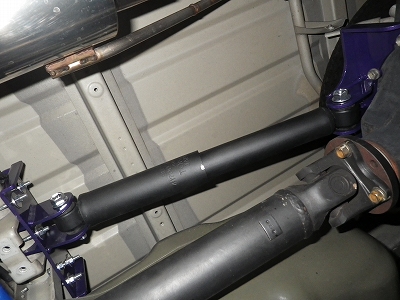

この二つのブラケットに、ダンパーを取り付けます。




この位置にダンパーを装着し、ボディーとリヤアクスルをつないでやることで、駆動時や制動時のリーフの波打ちを防止(減衰)することが出来るのです。


当社のデモカーも、当初はドリフトをした際にジャダーが激しくて悩んでおりました。



そこで開発したのがこのトラクションダンパーですが、装着することで激しいジャダーがほぼ収まります。


以上、リーフスプリングとジャダーにまつわるお話しと、それを防止するリヤトラクションダンパーの役割りについてのお話しでした。
