キャリイダンプにＬＳＤ取付！

2014.04.26 キャリイダンプにＬＳＤ取付！

本日はキャリイベースのダンプが来社されました。

ＬＳＤの取付を行いましたので、作業の様子をざっくりとご紹介します。

※ちなみにこのデフロックが付いているダンプには、ＬＳＤは装着出来ませんのでご注意を！

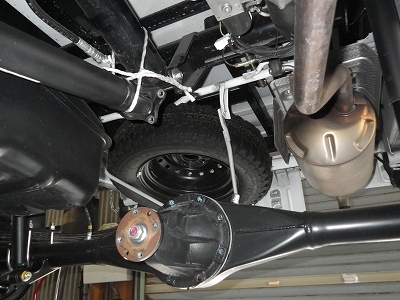

デフオイルを抜いたら、プロペラシャフトを取り外します。

そして両側のドラシャを１０ｃｍほど抜くと、デフがキャリアごと外れます。

これはデフキャリアから外した純正デフと、ＬＳＤになります。もちろん、上側がＬＳＤです。

ファイナルを交換しなければ歯当たりの調整は不要ですが、バックラッシュは要調整です。

で、こちらはバックラッシュ測定の図。キャリイは０．１０～０．２０ｍｍに指定されています。

キャリイの場合、バックラッシュの調整はデフの両側に入っているシムの厚みを変えて行います。

シムはこんな形状で、純正部品で０．０５ｍｍきざみでラインナップされております。

ちなみにこれまで１０台以上の軽トラにＬＳＤを組んで来ましたが、スポーツ走行以外の目的で（お仕事用として）組んだのは初めてかも知れません。

ＬＳＤ付きの軽トラダンプで、ぬかるんだ場所でもバリバリとドリフト、でなく、バリバリと仕事して下さ～いｗ
