キャリイ（ＤＡ６３Ｔ）のＬＳＤをオーバーホール♪

2019.05.21 キャリイ（ＤＡ６３Ｔ）のＬＳＤをオーバーホール♪

本日はキャリイ（ＤＡ６３Ｔ）のＬＳＤのオーバーホールを実施致しました。

ＬＳＤのオーバーホールを行うためには、取付け時と同じ工程を踏んでデフ本体を取り出す必要があるのですが、作業の様子をざっとご紹介しましょう。

何はともあれ、まずはデフオイルを抜きます。

次いでブレーキのドラムを外します。

続いてぺラシャを外します。この車両は当社のトラクションダンパーが付いていたので、それも外しました。

次いでブレーキチューブを外しますが、ブレーキフルードが垂れてくるのを最小限に抑えるため、当社ではこのようにブレーキホースを挟んでおきます。

ブレーキドラムの内側にあるナットを４か所外して、

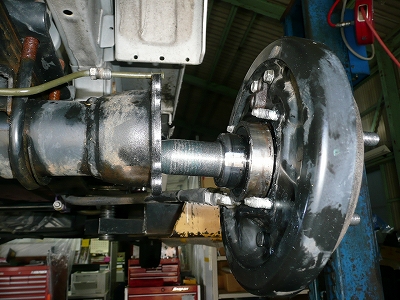

ドライブシャフトをドラムごと抜きます。

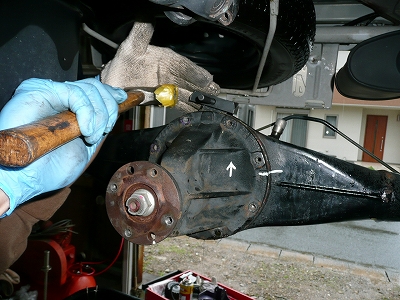

デフキャリアのシール面を、オイルパンカッターを使って割ります。

デフキャリアをホーシングから抜き取ります。

デフキャリアから、ＬＳＤを取り外します。

リングギヤを外したら、皿ボルト４本を外してＬＳＤを分解します。

キャリイのＬＳＤはディスクが１４枚入っています。

全てのディスクの厚みを計測して、どのディスクを交換するかを決定します。

約3000kmごとにデフオイルを交換していれば、ＬＳＤのプレート表面はほとんど痛まなずに、少しだけ摩耗をしている状態です。

このような状態であれば、１～２年使用したＬＳＤならばディスクを2枚程度厚いものに交換をしてやれば、イニシャルトルクを高い数値にまで戻すことが可能です。

オーバーホールにかかる費用ですが、工賃が36,000円でディスクは1枚1200円ですので、オイル代を入れて約40,000円（＋消費税）となります。

最近ＬＳＤの効きがイマイチだなぁ・・と感じている方は、オーバーホールして新品の効きを取り戻しませんか！？
